Termostat TC 1100 pre obehové čerpadlá

TC 1100

je elektronický termostat pre obehové čerpadlá vo vykurovacích systémoch, ktorý zapína alebo vypína čerpadlo v závislosti od nastavenej teploty.

Zariadenie zabezpečuje cirkuláciu vody vo vykurovacích systémoch s plynovým alebo uhoľným kotlom, ktorý nie je vybavený samostatnou jednotkou na ovládanie čerpadla. Snímač teploty zaznamenáva teplotu ohriatej vody, ktorú kotol dodáva do vykurovacieho systému.

V systémoch ústredného vykurovania s kotlom na uhlie zariadenie zabezpečuje vypnutie čerpadla hneď po uhasení ohňa.

Vo vykurovacích systémoch s kotlom na ohrev vody musí byť teplota nastavená na EUROTEMP 1100 / 1100A nižšia ako teplota snímaná teplotným snímačom prístroja. Aby sa zabránilo zrážaniu vody na povrchu kotla počas vykurovania (tzv. "potenie kotla"), musí byť teplota nastavená otočným prepínačom vyššia ako teplota rosného bodu v miestnosti

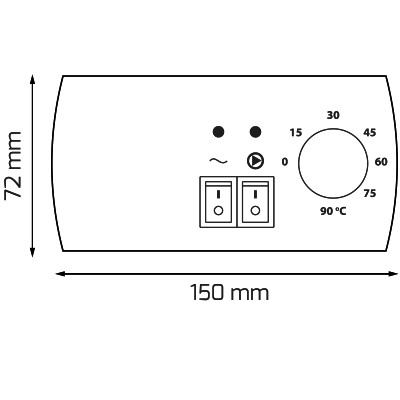

Stav zariadenia indikujú dve LED diódy:

• svieti zelená LED - zariadenie je v automatickom režime a zapína/vypína čerpadlo v závislosti od nastavenej teploty.
• svieti zelená aj červená LED dióda - zariadenie je v režime nezávislej funkcie a čerpadlo beží nepretržite, nezávisle od snímanej teploty a teploty nastavenej na zariadení.

VAROVANIE - Snímač nie je určený na ponorenie do kvapalín ani na pripojenie k odvodu spalín.

POUŽÍVAJTE

• Ovláda (zapnutie/vypnutie) obehové čerpadlo vykurovacieho systému

TECHNICKÁ ŠPECIFIKÁCIA:

Rozsah regulácie teploty: 0-90 °C
Hysteréza: 5 °C
Maximálny prúd: 5A AC
Napájacie napätie: 230 V AC
Vstupný senzor: 1,5 m (štandardné balenie)
