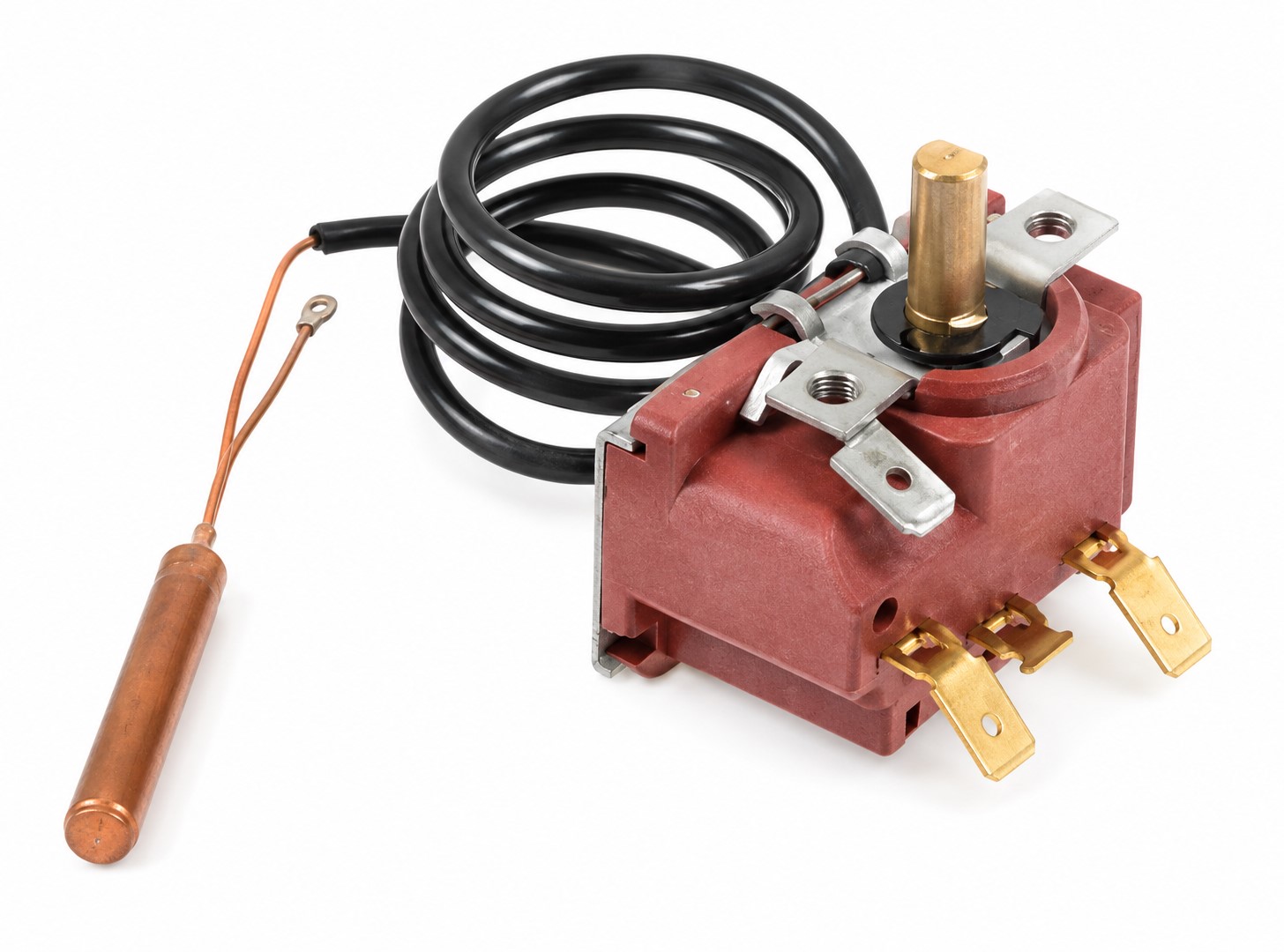

Dražice OKCE 125 termostat 7 - 77°C, ohrievač vody, bojler
Kapilárny regulátor (termostat) za bežných prevádzkových podmienok udržiava teplotu v spotrebiči alebo jeho časti v rozsahu nastavenom používateľom prostredníctvom automatického vypínania a zapínania elektrického obvodu. Typickým použitím termostatu KR je regulácia elektrických ohrievačov vody.
Popis
Kapilárny regulátor KR je jednopólový regulátor teploty, ktorého činnosť je založená na princípe dilatácie kvapaliny. Skladá sa z dvoch základných častí, a to zo spínacieho mechanizmu a kapilárneho teplotného čidla. Vyrába sa v prevedení s rozopínacím kontaktom bez signálnej svorky alebo so signálnou svorkou. Zabezpečuje mikrovypnutie fázového vodiča. Môže signalizovať mikrovypnutie elektrického zaťaženia. Je určený výlučne pre jednofázové spotrebiče pre domáce a podobné účely, na ktoré sa vzťahuje norma ČSN EN 60335-1.
Použitie na iné účely je potrebné vopred prekonzultovať s výrobcom. Kapilárny regulátor nie je určený na odpojenie elektrického spotrebiča od elektrickej siete.
Prednosti
-
možnosť variabilného umiestnenia a natočenia snímača nezávisle od polohy spínacieho mechanizmu
-
možnosť namontovať spínacie zariadenie v ľubovoľnej polohe
-
možnosť ohnúť kapiláru podľa montážnych podmienok
-
žiadna vlastná spotreba energie
-
nízke prevádzkové a údržbové náklady
|
Typ
|
KR 10 (KR 11)
|
KR 20 (KR 21)
|
| Rozsah práce |
(7÷77) °C
|
(35–95) °C
|
| Výrobná odchýlka maximálnej výstupnej teploty |
±6 °C
|
±4 °C
|
| Spínacie rozdiely |
2÷6 K
|
2÷6 K
|
| Menovitý prúd |
16. 10. A
|
16. 10. A
|
| Menovitý prúd signálneho obvodu |
2 A
|
2 A
|
| Minimálny prúd |
2 A
|
2 A
|
| Druh zaťaženia |
ohm s účinníkom min. 0,95
|
ohm s účinníkom min. 0,95
|
| Menovité napätie |
240/400 V ~
|
240/400 V ~
|
| Teplotné limity spínacích zariadení |
0–90 °C
|
0–90 °C
|
| Maximálna teplota snímača |
90 °C
|
110 °C
|
| Krytie |
IP 00
|
IP 00
|
| Trieda ochrany |
I
|
I
|
| Životnosť |
100 000 pracovných cyklov
|
100 000 pracovných cyklov
|
| Automatické pôsobenie typu |
2 BL
|
2 BL
|
| Dĺžka kapiláry | 500, 1 000 mm | 500, 1 000 mm |
| Minimálny polomer ohybu kapiláry |
5 mm
|
5 mm
|
| Pripojovacie svorky |
ploché kolíky 6,3 × 0,8 podľa ČSN EN 61210
|
ploché kolíky 6,3 × 0,8 podľa ČSN EN 61210
|
Z bezpečnostných a záručných dôvodov si tento výrobok vyžaduje, aby ho inštalovala len osoba s príslušnou elektrotechnickou kvalifikáciou.
Z bezpečnostných a záručných dôvodov si tento výrobok vyžaduje, aby ho inštalovala len osoba s príslušnou elektrotechnickou kvalifikáciou.
| Jmenovitý proud | 16/10 A |
| Napätie | 230 V |
| Rozsah teploty | 7 - 77 °C |
| Výrobca | Dražice |
