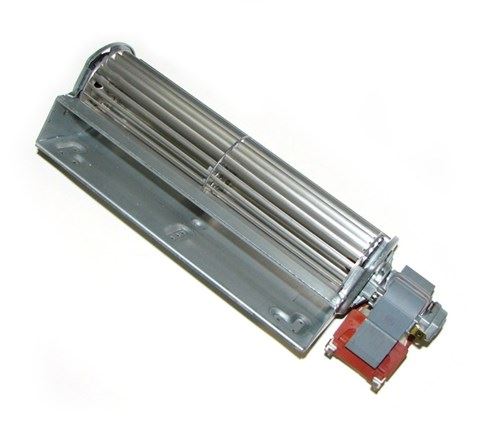

Tangenciálny ventilátor 230 V pre akumulačné kachle EMKO CZ a Rukona – motor na pravej strane, turbína 240 × 60 mm, 28 W
Tangenciálny ventilátor 230 V pre akumulačné kachle EMKO CZ a Rukona – turbína 240 × 60 mm, motor s pravotočivým chodom, 28 W
Tangenciálny ventilátor je určený pre vybrané akumulačné kachle značiek EMKO CZ a Rukona. Zabezpečuje nútené prúdenie vzduchu vnútorným priestorom kachlí a pomáha odvádzať nahromadené teplo do vykurovanej miestnosti.
Tento diel sa bežne označuje aj ako ventilátor akumulačných kachlí, turbína do akumulačných kachlí, priečny ventilátor, motor s turbínou, tangenciálny ventilátor alebo cross-flow ventilátor. Ponúkané vyhotovenie má motor na pravej strane, t. j. motor umiestnený na pravej strane pri pohľade podľa konštrukčného usporiadania ventilátora.
Ventilátor pracuje s napájaním 230 V / 1 / 50 Hz a má príkon 28 W. Dosahuje prietok vzduchu 145 m³/h a otáčky približne 1 530 ot./min. Maximálna uvedená prevádzková teplota je 60 °C.
Turbína má rozmery 240 × 60 mm a celková dĺžka ventilátora je 320 mm. Pred objednaním odporúčame porovnať všetky rozmery, polohu motora, spôsob upevnenia a elektrické pripojenie s pôvodným dielom.
Hlavné údaje
- Typ súčiastky: tangenciálny ventilátor pre akumulačné kachle
- Alternatívne názvy: ventilátorová turbína, priečny ventilátor, motor s turbínou, tangenciálny ventilátor, cross-flow ventilátor
- Značka ventilátora: Fergas–Emmevi
- Určené pre: vybrané akumulačné kachle EMKO CZ a Rukona
- Napájanie: 230 V / 1 / 50 Hz
- Príkon: 28 W
- Prúdenie vzduchu: 145 m³/h
- Otáčky: 1 530 ot./min
- Prevádzková teplota: 60 °C
- Rozmery turbíny: 240 × 60 mm
- Dĺžka turbíny: 240 mm
- Priemer turbíny: 60 mm
- Celková dĺžka ventilátora: 320 mm
- Umiestnenie motora: pravý motor
- Počet turbín: 1
- Funkcia: zabezpečenie prúdenia ohriateho vzduchu z akumulačných kachlí
- Príznaky poruchy: ventilátor sa nespustí, je hlučný, vibruje, pracuje nepravidelne alebo prúdi vzduch nedostatočne
- Overenie kompatibility: podľa presného modelu kachlí, výrobného štítku, rozmerov, polohy motora, konektorov a pôvodného čísla dielu
Kedy vymeniť tangenciálny ventilátor
Výmena ventilátora je odporúčaná, ak sa po zapnutí akumulačných kachlí nespustí, pracuje len prerušovane alebo nezabezpečuje dostatočný prúd ohriateho vzduchu.
Medzi časté príznaky opotrebenia patrí zvýšená hlučnosť, chvenie, pískanie, vibrácie alebo nepravidelný chod. Výmenu je vhodné zvážiť aj v prípade mechanického poškodenia turbíny alebo ak sa jej lopatky dotýkajú okolitej konštrukcie.
Pred objednaním nového dielu odporúčame overiť, či problém skutočne spôsobuje ventilátor. Na jeho fungovanie môžu mať vplyv aj napájanie, regulácia, termostat, kabeláž, konektory alebo iné súčasti akumulačných kachlí.
Stručný návod na výmenu
- Akumulačné kachle vypnite a úplne odpojte od elektrickej siete.
- Zabezpečte spotrebič proti neúmyselnému opätovnému zapnutiu.
- Pred začatím práce nechajte kachle a všetky ich vnútorné časti úplne vychladnúť.
- Podľa návodu výrobcu odkryte priestor pôvodného ventilátora.
- Pred odpojením si poznačte polohu vodičov, konektorov, smer toku a orientáciu pôvodného dielu.
- Uvoľnite pôvodný ventilátor a opatrne ho vyberte z konštrukcie kachlí.
- Porovnajte nový a pôvodný diel, najmä celkovú dĺžku, rozmery turbíny, polohu motora, upevnenie a elektrické pripojenie.
- Nový ventilátor umiestnite do správnej polohy a bezpečne ho upevnite.
- Skontrolujte, či sa turbína voľne otáča a nikde sa nezadrháva.
- Pripojte vodiče podľa pôvodného zapojenia a servisnej dokumentácie.
- Namontujte všetky ochranné kryty a funkčnú skúšku vykonajte až po úplnom zostavení spotrebiča.
Tento postup slúži iba ako orientačný. Pri výmene vždy postupujte podľa návodu výrobcu, servisnej dokumentácie a konkrétnej konštrukcie vášho spotrebiča.
Z bezpečnostných dôvodov, pre správnu funkciu spotrebiča a možnosť uplatnenia záruky odporúčame, aby montáž vykonala osoba s príslušnou kvalifikáciou alebo autorizovaný servis. Akákoľvek neodborná inštalácia, zásah do spotrebiča alebo montáž bez potrebnej kvalifikácie sa vykonáva na vlastnú zodpovednosť.
Odporúčania pri výmene
Pred inštaláciou skontrolujte upevnenie ventilátora, stav držiakov, konektorov, kontaktov a elektrického vedenia. Poškodené, uvoľnené alebo prehriate spoje je nutné pred opätovným uvedením kachlí do prevádzky odborným spôsobom opraviť.
Z priestoru ventilátora odstráňte prach a voľné nečistoty. Skontrolujte tiež priechodnosť vzduchových ciest, pretože usadené nečistoty môžu znižovať prietok vzduchu a zvyšovať hlučnosť ventilátora.
Nový diel musí byť namontovaný bez napätia. Turbína sa musí po celej dĺžke voľne otáčať a nesmie sa zachytávať o kryt, kabeláž ani okolné súčiastky.
Pred konečnou montážou skontrolujte správnu orientáciu ventilátora a umiestnenie pravotočivého motora. Ventilátor s ľavotočivým motorom nemusí byť konštrukčne zameniteľný.
Upozornenie
Pred objednaním sa vždy uistite, že potrebujete verziu s motorom na pravej strane. Verzie ventilátora s motorom na ľavej a pravej strane nemusia byť vzájomne zameniteľné.
Jednotlivé modely a výrobné série akumulačných kachlí sa môžu líšiť rozmermi, tvarom, spôsobom upevnenia, konektormi, dĺžkou prívodných vodičov, polohou motora alebo smerom prúdenia vzduchu.
Pred nákupom porovnajte najmä:
- napätie 230 V
- frekvenciu 50 Hz
- príkon 28 W
- turbínu s rozmermi 240 × 60 mm
- celková dĺžka 320 mm
- správne umiestnenie motora
- spôsob upevnenia
- elektrické konektory
- pôvodné číslo dielu
Vhodné pre vybrané modely akumulačných kachlí EMKO CZ a Rukona. Odporúčame overiť podľa presného modelu spotrebiča, výrobného štítku alebo pôvodného čísla dielu.
Ventilátor je elektrická súčasť vykurovacieho spotrebiča. Z bezpečnostných dôvodov odporúčame, aby montáž vykonala osoba s príslušnou elektrotechnickou kvalifikáciou alebo odborný servis. Neodborná inštalácia môže spôsobiť nesprávnu funkciu, poškodenie spotrebiča alebo ohrozenie bezpečnosti a vykonáva sa na vlastnú zodpovednosť.
| Celková délka | 320 mm |
| Délka turbíny | 240 mm |
| Napětí | 230 V |
| Výrobce | Emko |
